玉柴4D、4A系列非道路国三部分功率段发电动力产品变更公告

发布时间：2022-01-21 14:43来源：顶博人气：3173次

为提升产品适配性和竞争力，玉柴集团计划于2022年1月1日开始，将几款产品投放新状态，切换为新状态后，机型外观形状和尺寸、排气出口、所配套的水箱及安装尺寸等涉及到机组整机配套部分尺寸有变更。

具体变更内容为：

YC4D80-D34变更前后差异（左边为变更前状态，右边为变更后状态，单位mm.图中尺寸旁边的带圆圈的数字为变更点序号。）

序号	变更点	更改前	更改后
1	出水管胶管端面到飞轮壳端面水平距离	920	870
2	排气口到飞轮壳端面水平距离	527	455
3	回油口直径	Φ8.2	Φ10
4	进油口直径	Φ12	Φ10
5	空滤凸出飞轮壳端面水平距离	140.5	165
6	放机油口到飞轮壳端面水平距离	321	226
7	支脚底板厚度	8	12
8	水泵进水口端面到飞轮壳端面水平距离	892	875
9	风扇端面到飞轮壳端面水平距离	945	858
10	发动机最低点到曲轴中心的垂直距离	272	310
11	风扇厚度	47	55
12	空滤帽顶点到曲轴中心的垂直距离	688	688
13	排气口到曲轴中心的垂直距离	689	1121
14	发动机排气外侧到曲轴中心水平距离	341	330
15	排气口到曲轴中心水平距离	260	186
16	调温器出水口到曲轴中心水平距离	201	183
17	空滤帽中心到曲轴中心水平距离	107	14
18	风扇中心到曲轴中心水平距离	偏进气侧10	偏排气侧13.4
19	发动机进气外侧到曲轴中心水平距离	357	313
20	风扇直径	Φ480（铁）	Φ480（塑料）
21	进水口到曲轴中心垂直距离	41	153
22	进水口直径	Φ50	Φ45
23	进水口到曲轴中心水平距离	216	206
24	左支脚减震器安装孔到曲轴中心水平距离	212	209
25	右支脚减震器安装孔到曲轴中心水平距离	206	209
26	风扇中心到曲轴中心垂直距离	316	220
27	预热回水口规格	NPT 1/2	待定
28	调温器出水口到曲轴中心垂直距离	646	550
29	排气口直径	Φ48	Φ52

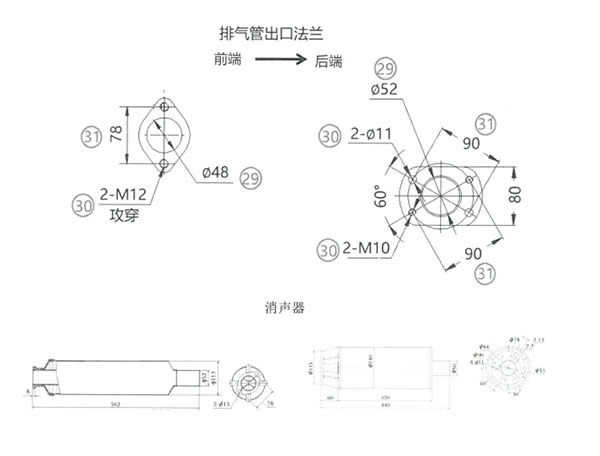

30	排气管出口法兰安装孔规格	2-M12	2-Φ11和2-M10成60°夹角分布
31	排气管出口法兰安装孔分布	78	90

YC4D90-D34变更前后差异（左边为变更前状态，右边为变更后状态，单位mm.图中尺寸旁边的带圆圈的数字为变更点序号。）

序号	变更点	更改前	更改后
1	出水管胶管端面到飞轮壳端面水平距离	920	870
2	中冷后进气口端面到飞轮壳端面水平距离	/	527
3	排气口到飞轮壳端面水平距离	527	455
4	回油口直径	Φ8.2	Φ10
5	进油口直径	Φ12	Φ10
6	空滤凸出飞轮壳端面水平距离	140.5	169
7	放机油口到飞轮壳端面水平距离	321	226
8	支脚底板厚度	8	12
9	水泵进水口端面到飞轮壳端面水平距离	892	875
10	风扇端面到飞轮壳端面水平距离	945	858
11	发动机最低点到曲轴中心的垂直距离	272	310
12	风扇厚度	47	55
13	空滤帽顶点到曲轴中心的垂直距离	688	688
14	排气口到曲轴中心的垂直距离	689	1121
15	发动机排气外侧到曲轴中心水平距离	341	330
16	排气口到曲轴中心水平距离	260	186
17	调温器出水口到曲轴中心水平距离	201	183
18	空滤帽中心到曲轴中心水平距离	107	21
19	风扇中心到曲轴中心水平距离	偏进气侧10	偏排气侧13.5
20	进气口到曲轴中心水平距离	/	243
21	发动机进气外侧到曲轴中心水平距离	357	313
22	进气口直径	/	65
23	进气口到曲轴中心垂直距离	/	339
24	风扇直径	Φ480（铁）	Φ480（塑料）
25	进水口到曲轴中心水平距离	41	153
26	进水口直径	Φ50	Φ45
27	进水口到曲轴中心水平距离	216	206
28	左支脚减震器安装孔到曲轴中心水平距离	212	209
29	右支脚减震器安装孔到曲轴中心水平距离	206	209
30	增压器出气口到曲轴中心水平距离	/	305
31	增压器出气口直径	/	Φ50
32	增压器出气口到曲轴中心垂直距离	/	285
33	风扇中心到曲轴中心垂直距离	316	220
34	预热回水口规格	NPT 1/2	待定
35	调温器出水口到曲轴中心垂直距离	646	550
36	排气口直径	Φ48	Φ52
37	排气管出口法兰安装孔规格	2-M12	2-Φ11和2-M10成60°夹角分布
38	排气管出口法兰安装孔分布	78	90

YC4D105-D34变更前后差异（左边为变更前状态，右边为变更后状态，单位mm.图中尺寸旁边的带圆圈的数字为变更点序号。）

序号	变更点	更改前	更改后
1	出水管胶管端面到飞轮壳端面水平距离	920	903
2	排气口到飞轮壳端面水平距离	527	474
3	回油口直径	Φ8.2	Φ10
4	进油口直径	Φ12	Φ10
5	空滤凸出飞轮壳端面水平距离	140.5	224
6	放机油口到飞轮壳端面水平距离	321	285
7	支脚底板厚度	8	12
8	水泵进水口端面到飞轮壳端面水平距离	892	916
9	风扇端面到飞轮壳端面水平距离	945	916
10	发动机最低点到曲轴中心的垂直距离	272	286
11	风扇厚度	47	55
12	空滤帽顶点到曲轴中心的垂直距离	688	688
13	排气口到曲轴中心的垂直距离	689	1114
14	发动机排气外侧到曲轴中心水平距离	341	355
15	排气口到曲轴中心水平距离	260	242
16	调温器出水口到曲轴中心水平距离	201	191
17	空滤帽中心到曲轴中心水平距离	107	100
18	风扇中心到曲轴中心水平距离	偏进气侧10	偏排气侧10
19	发动机进气外侧到曲轴中心水平距离	357	339
20	风扇直径	Φ480（铁）	Φ500（塑料）
21	进水口到曲轴中心垂直距离	41	91
22	进水口直径	Φ50	Φ45
23	进水口到曲轴中心水平距离	216	244
24	左支脚减震器安装孔到曲轴中心水平距离	212	209
25	右支脚减震器安装孔到曲轴中心水平距离	206	209
26	风扇中心到曲轴中心垂直距离	315.5	247
27	预热回水口规格	NPT 1/2	待定
28	调温器出水口到曲轴中心垂直距离	647.5	587
29	排气口直径	Φ48	Φ52
30	排气管出口法兰安装孔规格	2-M12	2-Φ11和2-M10成60°夹角分布
31	排气管出口法兰安装孔分布	78	90

YC4D140-D31变更前后差异（左边为变更前状态，右边为变更后状态，单位mm.图中尺寸旁边的带圆圈的数字为变更点序号。）

序号	变更点	更改前	更改后
1	出水管胶管端面到飞轮壳端面水平距离	920	903
2	中冷后进气口端面到飞轮壳端面水平距离	920	610
3	回油口直径	Φ8.2	Φ10
4	排气口到飞轮壳端面水平距离	527	448
5	空滤凸出飞轮壳端面水平距离	163	169
6	进油口直径	Φ12	Φ10
7	放机油口到飞轮壳端面水平距离	321	285
8	支脚底板厚度	8	12
9	水泵进水口端面到飞轮壳端面水平距离	889	918
10	风扇端面到飞轮壳端面水平距离	962	896
11	发动机最低点到曲轴中心的垂直距离	273	286
12	风扇厚度	54	50
13	排气口到曲轴中心的垂直距离	689	950
14	空滤帽顶点到曲轴中心的垂直距离	729	760
15	发动机排气外侧到曲轴中心水平距离	350	354
16	排气口到曲轴中心水平距离	260	242
17	调温器出水口到曲轴中心水平距离	180	196
18	空滤帽中心到曲轴中心水平距离	86	96
19	风扇中心到曲轴中心水平距离	偏进气侧10	偏排气侧10
20	进气口到曲轴中心水平距离	145	261
21	发动机进气外侧到曲轴中心水平距离	355	339
22	进气口直径	Φ70	Φ65
23	进气口到曲轴中心垂直距离	638	362
24	风扇直径	Φ500（铁）	Φ550（塑料）
25	进水口到曲轴中心水平距离	42.5	91
26	进水口直径	Φ50	Φ45
27	进水口到曲轴中心水平距离	213	244
28	左支脚减震器安装孔到曲轴中心水平距离	212	209
29	右支脚减震器安装孔到曲轴中心水平距离	206	209
30	增压器出气口到曲轴中心水平距离	283.5	336
31	增压器出气口直径	Φ70	Φ50
32	增压器出气口到曲轴中心垂直距离	低15	高290
33	风扇中心到曲轴中心垂直距离	315.5	247
34	预热回水口规格	NPT 1/2	待定
35	调温器出水口到曲轴中心垂直距离	647.5	587
36	排气口直径	Φ60	Φ52
37	排气管出口法兰安装孔规格	3-Φ13均布	2-Φ11和2-M10成60°夹角分布
38	排气管出口法兰安装孔分布	分度圆直径Φ108	间距90
